低负压吸送泵

n   产品概述

负压吸送泵，是以锁气器、料气分离器、罗茨真空泵相组合的一套低压吸送系统。通过罗茨真空泵抽吸系统内的空气形成负压，并将锁气器给入的粉体吸送至粉气分离器内，完成粉体的输送。

n   结构特点

负压吸送泵，通过罗茨真空泵(或离心风机)产生强劲的负压值，使输送管道压力低于外部环境压力，效避免有毒有害的粉尘外泄。即使系统中存在破损的漏尘点，也不会对环境造成污染。负压吸送泵所产生的管道流速较低，且粉体在吸送过程中沿管道中间流动，对管壁磨损小。整个系统设备简单、结构紧凑、工艺布置灵活，一台真空泵即可满足多点同时进料和多点卸料的工况要求。

n   输送原理

负压吸送泵，以罗茨真空泵(或离心风机)作为动力气源，通过抽吸系统内的空气，促使输送管道内形成低于大气的负压。锁气器匀速转动将粉体定量给入混合室，同时真空泵产生的强劲负压气流与混合室的粉体形成气固两相流。在一定流速下，粉体沿输送管道吸送至终端料气分离设备，粉体在重力或离心力的作用下分离开来，并落入仓底。空气经料气分离装置净化后由罗茨真空泵(或离心风机)排入大气。

n   应用范围

负压吸送泵，以其粉尘不外泄的独特优势，被广泛的应用于化工投料，冶炼、农药、电子领域。输送当量距离≤150m，垂直高度≤25m，堆比重≤2.0t/m3，粉体细度≤45目，含水率≤3%(以抓紧后松手，自由落体时不成团为基准)，粉体瞬时温度≤150℃。(以上数据匀取设备极限仅作为选型参考)

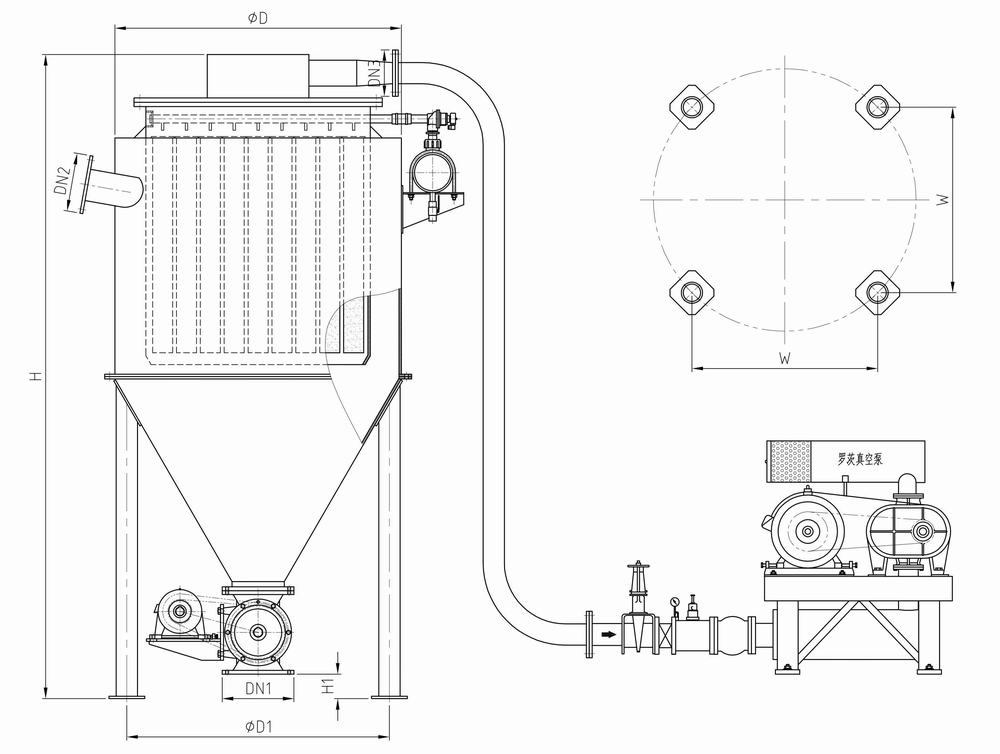

n   吸送泵外形图

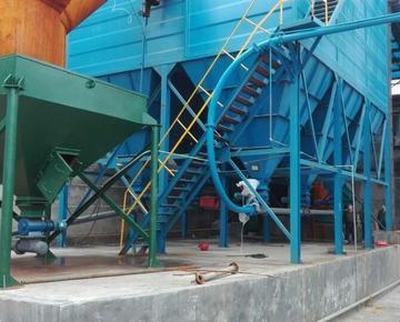

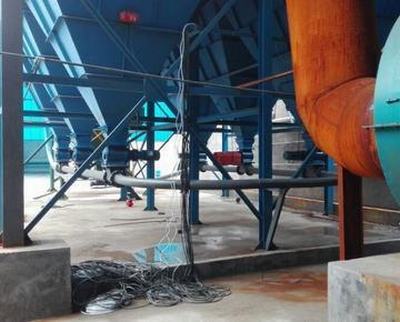

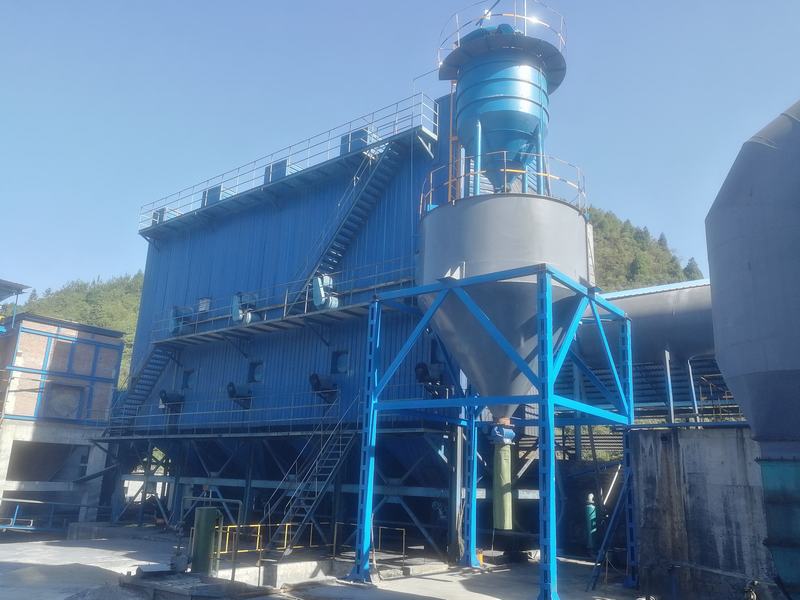

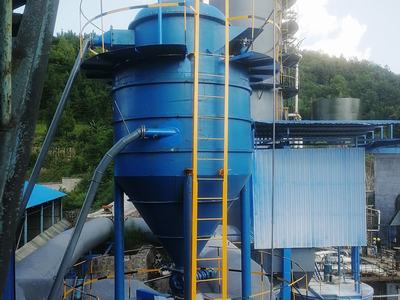

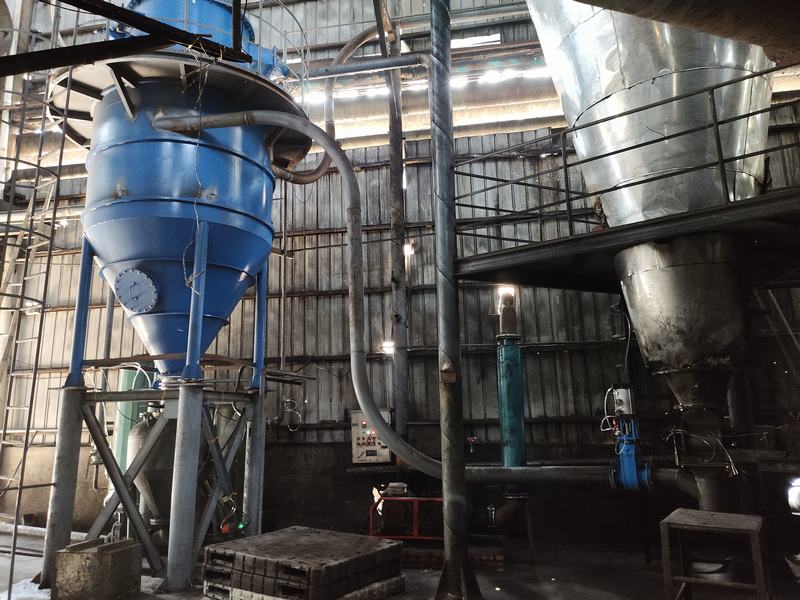

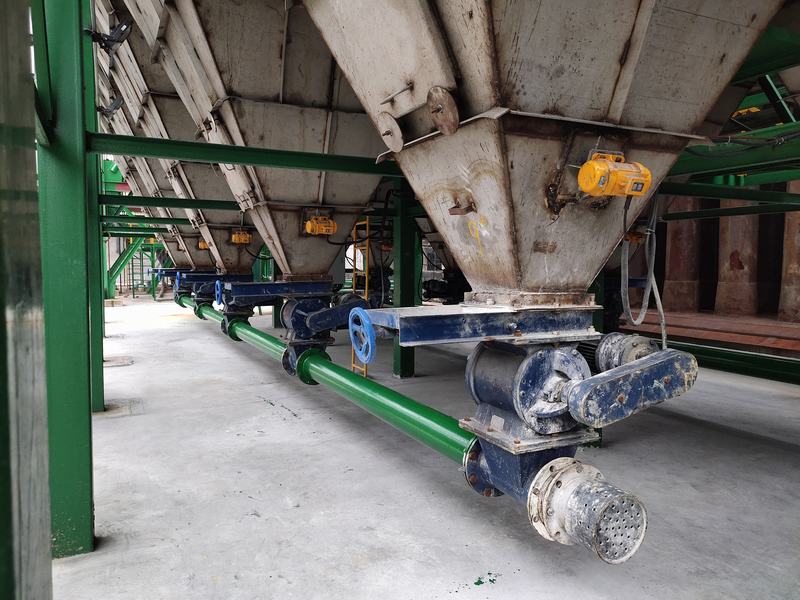

n   低负压吸送泵工程案例
